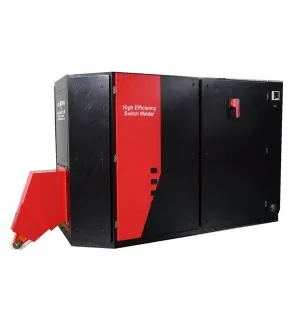

Meaisín deighilte Táthú Táthú Ardéifeachtúlachta

Príomh -chomhpháirteanna inmheánacha an trealaimh

Tá an welder lasc ard-éifeachtúlachta (meaisín uile-i-amháin) comhdhéanta den chuid is mó de choigeartóir droichid lán-dhroichid, de mhodúl cumhachta modúlach (ina bhfuil IGBT ardchumhachta agus feistí cumhachta eile), ciorcad ceartaitheora tánaisteach, ciorcad inbhéartaithe (ina bhfuil píopa MOS), ualach agus comhpháirteanna eile .

Ceartaitheoir (ciorcad droichid ceartaitheora lán-rialaithe trí chéim)

Tugtar an t-eangach cumhachta trí chéim isteach leis an lasc aonraithe agus leis an conraitheoir . déantar é a thiontú ina sruth díreach díreach tríd an gceartaitheoir dé-óid iomlán agus imoibriú teoranta reatha .

Scagaire

Cuimsíonn an scagaire an t-imoibreoir smúdála DC agus an ciorcad scagaire íseal-armónach . Ba chóir go mbeadh ionduchtais an imoibreora smúdála mór go leor chun cobhsaíocht an chórais a chinntiú le linn oibríochta ísealchumhachta agus chun ráta an mhéadaithe reatha a theorannú i gcás go mbeidh an t-am céanna ag an am céanna, rud a fhágann go bhfuil an t-am céanna ag an am céanna, an t-am céanna a chomhlánú, an t-am céanna a chur i gcrích}}} an t-am céanna a chur i gcrích an t-am céanna ag an gcosaint ar an gcosaint atá ag an am céanna ar an gcosaint in aghaidh an chosanta ar an gcóras céanna, agus an t-am céanna ag an am céanna a chur i gcrích. Ba chóir go gcomhlíonfadh bearna aeir an chroí imoibreora na riachtanais chun a chinntiú nach laghdófar go mór an t-imoibreoir le linn ardoibríocht reatha . Is é an ról atá ag an gciorcad scagtha armónach ná buaiceadh armónach na greille cumhachta AC a íoslaghdú agus aschur ciorcaid a sheachnófar chun an t-aschur a chur ar fáil chun an ciorcad inbhuanaithe a chur ar fáil trí chiorcad Smooth a sheachaint. Comhchuibheas i bhfoinse cumhachta solad-stáit ardmhinicíochta, ag cruthú fadhb na dtáirge droch-chaighdeán táirge .

Minicíocht ard-mhinicíochta solad-stáit de tháthú lasc ardéifeachtúlachta (meaisín uile-i-gceann)

Modúl Cumhachta Modúlach ina bhfuil IGBT ardchumhachta agus feistí cumhachta eile

Comhcheanglaíonn an modúl IGBT a úsáidtear sa welder lasc ard-éifeachtúlachta (meaisín uile-i-amháin) na buntáistí a bhaineann le bacainní ard-ionchuir an MOSFET agus an titim voltais íseal-stiúrtha den GTR, ionas gur féidir leis an sruth díreach ceartaitheach den ghnáth-thrí chéim 380V AC a thiontú go h-inrochtana ailtéarnach in-athraithe {{{{}}} an t-easnamh ar an gcumhacht in-rialaithe i n-imoibriú an tsrutha in-rialaithe} agus fachtóir ísealchumhachta i gclaochladán leithlise agus i dtyristor .



Prionsabal Comhdhéanamh agus Gnéithe Ciorcad Rialaithe agus Cosanta an Phríomhphainéil Rialaithe

Is í an phríomhfheidhm atá ag ciorcad spreagtha agus rialaithe an phríomhphainéil rialaithe ná an modhnú leithead PWM PULSE a ghiniúint . Tá na ciorcaid faoi seach ag an gciorcad sioncrónaithe, an ciorcad spreagtha, tiomáint chumhachta, ciorcad cosanta voltais reatha {}}}}}}}}}}}}}}}}}}}}}}}} ciorcad rialaithe soladach, le ciorcad soladach a chur i gcomparáid le ciorcad soladach le ciorcad soladach}}}}}}}}}}}} ag iarraidh Táirgí Cumhachta Ardmhinicíochta, tá na gnéithe seo a leanas aige:

01

1) Chun iontaofacht oibre agus cobhsaíocht an tsoláthair cumhachta a fheabhsú, roghnaíonn dearadh an chiorcaid spreagtha sliseanna ciorcaid chomhtháite ard-inmharthanachta, a laghdaíonn líon na gcomhpháirteanna i gciorcaid imeallacha agus a laghdaíonn go bunúsach an fhéidearthacht teip; Tá cumas láidir frith-intleachtúil ag an gciorcad rialaithe truicir, mar sin tá a chobhsaíocht oibre i bhfad níos fearr ná an chiorcad rialaithe atá comhdhéanta de sliseanna aonair nó sliseanna eile .

02









2) glacadh le coincheap ardrialaithe táirgí comhchosúla ar fud an domhain: Úsáidtear an teicneolaíocht rialaithe aiseolais dúnta dúbailte reatha agus voltais de chiorcad rialaithe leithead PWM Pulse chun aschur cumhachta tairiseach a sholáthar do cháilíocht táthú cobhsaí .

03



3) Is ráthaíocht bhunúsach é an ciorcad cosanta don lasc ard-éifeachtúlachta uile-i-aon tábhairne amháin, atá i riocht an-tábhachtach ina theicneolaíocht rialaithe . Tá na feidhmeanna seo a leanas ag an bhfeiste soláthair cumhachta: cosaint ró-chiorcaid, cosaint theochta, cosaint theicneolaíochta, cosaint ar chosaint, cosaint ar chosaint tosaithe uisce, cosanta cosanta tosaithe, cosanta maidir le cosaint phuper/cosanta volta voltage forbréadaithe, cosaint ar chosaint voltage, cosanta volta voltage, soláthar cumhachta, Ciorcad . Mar thoradh air sin, oibríonn an trealamh níos sábháilte, agus íoslaghdaítear an ráta teip agus an ráta damáiste .

04

4) Feidhm Socraithe Tosaigh agus Ama Tairiseach Ama .







Bord aimplitheoirí cumhachta

1) Tá dhá arm droichid ag an mbord aimplitheoirí cumhachta, agus tá ceithre cinn is fiche de phíopaí MOSFET agus dhá cheann déag de dé-óidí aisghabhála tapaidh i ngach lámh, le sruth rátáilte de 480 A i gcomhthreomhar . I n-úsáid iarbhír, tá gach lámh droichid ag seasann gach lámh de chuid an Dearadh, an t-am atá ag an Reatha de chuid an Dearadh de chuid an Dearadh de chuid an Reatha de na Réamhráta de chuid an Réamhráta de chuid an Réamh-Réadaithe de chuid an Réamh-Réadaithe de chuid an Dearadh, an Réamh-Dearadh de chuid an Dearadh, an Réamhráta de chuid an Réamhráta de chuid an Réamh-Réamhráta de Reatha an Réamh-Reatha,))). Liúntas Móra Sábháilteachta a fhágáil .

2) Is aonad bunúsach amháin iad dhá bhord aimplitheoirí cumhachta (bord dearfach amháin agus bord diúltach amháin) (50 kW) . Is é an chumhacht ná 30 kW faoi mhinicíocht ard . Tá gléas ardchumhachta á bhaint amach ag il-aonaid bhunúsacha go díreach i gcomhthreo, gan cúpláil chlaochladán .

3) Tá feidhm féin-dhiagnóise ag an mBord Aimplitheoirí Cumhachta: Cosaint Teochta Ard-Uisce, Cosaint Voltais Íseal Cumhachta, Cosaint Caillteanais Pulse agus Modúl Damáiste Cumhachta (Feadán MOS) Cosaint Damáiste .

Ciorcad umar athshondach

Tá an ciorcad umar athshondach comhdhéanta de thoilleoir scannán ardchumhachta-fhuaraithe agus corna ionduchtais .

Bord Trigger Inverter

Roghnaíonn an ciorcad spreagtha inbhéartaithe sliseanna ciorcaid chomhtháite ard-inchreidteachta agus sliseanna tiománaí ardchumhachta, a laghdaíonn líon na gcomhpháirteanna i gciorcaid imeallacha agus a laghdaíonn go bunúsach an fhéidearthacht teip; Tá a chumas frith-interference agus a chobhsaíocht oibre i bhfad níos fearr ná an ciorcad atá comhdhéanta de sliseanna aonair nó sliseanna eile . Tá na gnéithe seo a leanas ag an mbord:

1) Tá scóip oiriúnaithe leathan ag inverter i stádas oibre, agus ní gá dó an stádas oibre a choigeartú tar éis sonraíochtaí cruach nó braiteoir a athsholáthar .

2) Tá an ciorcad lúb faoi ghlas céimithe aige, le cumas rianaithe minicíochta uathoibríoch den scoth;

3) Tá feidhm bhrath ghlasála uathúil na céime tosaithe aige .

4) Tá feidhmeanna cosanta iomlána aige: Cosaint ardchéime, cosaint chéim íseal, cosaint ró-theorainn minicíochta, cosaint ró-voltais agus cosaint voltais íseal soláthair an bhoird rialaithe .
